En las industrias de extrusión y compuestos de plástico, el rendimiento de la extrusora afecta directamente la eficiencia de la producción, la calidad del material y los costos operativos. Si bien muchas personas se centran en el diseño del tornillo o en la máquina de extrusión en sí, elBarril de doble tornillo de segmentoes uno de los componentes clave que determina la estabilidad y flexibilidad del procesamiento.
A diferencia de los barriles tradicionales de una sola pieza, los barriles segmentados de doble tornillo utilizan una estructura modular que permite reemplazar, personalizar o reorganizar las secciones individuales del barril de acuerdo con los diferentes requisitos de procesamiento. Este diseño se ha vuelto cada vez más importante en aplicaciones que involucran plásticos de ingeniería, materiales rellenos, producción de masterbatch y procesamiento de polímeros de alto rendimiento.

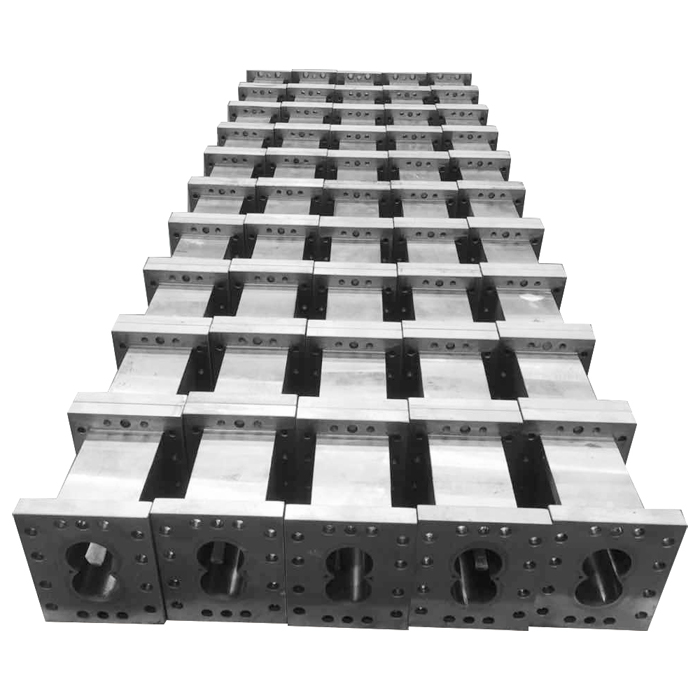

¿Qué es un barril de doble tornillo de segmento?
Un barril de doble husillo de segmento es un sistema de barril modular que se utiliza en extrusoras de doble husillo corrotativas o contrarrotativas.
En lugar de fabricar el cañón como una pieza completa, el cañón se divide en múltiples secciones independientes. Cada segmento puede realizar diferentes funciones, tales como:
alimentación
derritiéndose
Mezclando
Ventilación
Procesamiento de reacciones
Creación de presión
Un cilindro de doble tornillo segmentado típico incluye:
| Componente |
Función |
| Segmento de barril |
Proporciona la cámara de procesamiento para el flujo de material. |
| Canal de calefacción/refrigeración |
Controla la temperatura de procesamiento. |
| Forro resistente al desgaste |
Mejora la vida útil en condiciones abrasivas. |
| Brida de conexión |
Permite ensamblar múltiples secciones de cañón. |
Esta estructura modular ofrece a los fabricantes más libertad para optimizar los procesos de extrusión.
¿Por qué se utilizan ampliamente los barriles de doble tornillo segmentados?
El procesamiento moderno de plástico suele implicar materiales complejos.
Muchos polímeros requieren condiciones de procesamiento especiales porque pueden contener:
fibras de vidrio
Cargas minerales
Retardantes de llama
Mezcla maestra de color
Materiales reciclados
Aditivos funcionales
Es posible que un diseño de cilindro fijo no proporcione suficiente flexibilidad para diferentes formulaciones.
Los cilindros de doble tornillo segmentados permiten a los procesadores ajustar la configuración de la máquina según las necesidades de producción.
Las principales ventajas incluyen:
Configuración de procesamiento flexible
Mantenimiento más fácil
Costos de reemplazo reducidos
Mejor adaptación a diferentes materiales.
Eficiencia de producción mejorada
Un secreto de la industria: la configuración del barril puede cambiar el rendimiento del material
Un hecho poco conocido en el proceso de extrusión es que la propia disposición del cilindro puede influir en las propiedades finales del polímero.
Diferentes zonas del cañón pueden controlar:
Comportamiento de fusión
Intensidad de mezcla
tiempo de residencia
Dispersión de materiales
Rendimiento de desgasificación
Por ejemplo:
Una sección de mezcla más fuerte puede mejorar la dispersión del aditivo, pero un corte excesivo puede aumentar la degradación del material.
Por lo tanto, los ingenieros diseñan cuidadosamente combinaciones de cañones basándose en:
Características de los materiales
Velocidad de producción
Requisitos del producto
Temperatura de procesamiento
El cañón no es simplemente una coraza protectora alrededor del tornillo; es una parte activa del sistema de procesamiento de materiales.
Materiales utilizados para barriles de doble tornillo de segmento
Debido a que la extrusión de doble tornillo a menudo implica altas temperaturas, presión y fricción, los materiales del cilindro requieren una excelente resistencia al desgaste.
Los materiales comunes incluyen:
Acero nitrurado
Se utiliza para aplicaciones generales de extrusión debido a:
Buena dureza
Eficiencia de costes
Rendimiento confiable
Barril bimetálico
Un cañón bimetálico utiliza una capa de aleación resistente al desgaste en su interior.
Las ventajas incluyen:
Mayor resistencia a la abrasión
Vida útil más larga
Adecuado para polímeros cargados
Materiales de aleación especiales
Para aplicaciones altamente corrosivas o abrasivas, se pueden seleccionar aleaciones especiales para mejorar:
Resistencia a la corrosión
Resistencia al desgaste
Estabilidad térmica
El proceso de fabricación detrás de los barriles de doble tornillo del segmento
La producción de un cañón de alto rendimiento requiere mecanizado de precisión y tecnología de materiales.
Preparación del material de acero
El acero de aleación de alta calidad se selecciona según los requisitos de la aplicación.
Mecanizado de precisión
El orificio interno debe mantener dimensiones precisas para garantizar la cooperación adecuada entre:
Elementos de tornillo
Segmentos de barril
Materiales de procesamiento
Tratamiento térmico
El tratamiento térmico mejora las propiedades mecánicas y aumenta la resistencia al estrés operativo.
Tratamiento superficial
Se pueden aplicar tratamientos especiales o capas de aleación para mejorar:
Resistencia al desgaste
Resistencia a la corrosión
Vida útil
Inspección de calidad
Las inspecciones típicas incluyen:
Precisión dimensional
Prueba de dureza
Inspección de superficies internas
Prueba de presión
Aplicaciones de los barriles de doble tornillo de segmento
Compuesto plástico
Los barriles segmentados se utilizan ampliamente para producir plásticos modificados que contienen aditivos, rellenos o materiales de refuerzo.
Producción de masterbatch
Apoyan la dispersión eficaz de los pigmentos y la mezcla uniforme durante la fabricación de masterbatch de color.
Procesamiento de plásticos de ingeniería
Materiales como:
PA
ordenador personal
ABS
POM
a menudo requieren un control preciso de la temperatura y la mezcla.
Industria del reciclaje
Los sistemas de doble tornillo con cilindros segmentados se utilizan cada vez más para procesar polímeros reciclados debido a su flexibilidad para manejar diferentes condiciones de materiales.
El desafío oculto: se debe equilibrar la resistencia al desgaste y la eficiencia del procesamiento
Una superficie del cañón más dura no siempre significa un mejor rendimiento.
En aplicaciones de extrusión, los fabricantes necesitan equilibrar:
Resistencia al desgaste
Eficiencia de transferencia de calor
Precisión de mecanizado
Costo
Por ejemplo, los materiales extremadamente resistentes al desgaste pueden aumentar la dificultad de fabricación y afectar la conductividad térmica.
El mejor diseño de barril depende del entorno de procesamiento real en lugar de utilizar el material más caro.
Tendencias futuras del segmento de barriles de doble tornillo
Materiales de mayor vida útil
Se están desarrollando nuevas tecnologías de aleaciones para mejorar la resistencia contra:
Abrasión
Corrosión
Operación a alta temperatura
Diseños modulares más flexibles
Los futuros sistemas de extrusión seguirán avanzando hacia una personalización más sencilla, lo que permitirá una adaptación más rápida a nuevos materiales y formulaciones.
Tecnología de monitoreo inteligente
Los sistemas de extrusión avanzados pueden integrar sensores para monitorear:
Cambios de temperatura
Condiciones de desgaste
Estabilidad de procesamiento
Esto ayuda a reducir el tiempo de inactividad inesperado y mejorar la gestión de la producción.
