Barriles de tornillo para moldeo por inyección: el corazón de la fabricación moderna de plásticos

En el procesamiento de plásticos, pocos componentes son tan críticos (y frecuentemente pasados ​​por alto) como elbarril de tornillo de moldeo por inyección. Este conjunto diseñado con precisión hace más que simplemente mover material; derrite, mezcla y proporciona la base de cada pieza de plástico que utilizamos a diario. A medida que las industrias exigen mayor precisión, ciclos más rápidos y operaciones más sostenibles, la tecnología de cilindro helicoidal está experimentando una evolución silenciosa pero significativa.

La función principal del barril de tornillo

Cada máquina de moldeo por inyección funciona según un principio simple: convertir bolitas de plástico sólido en un fluido fundido homogéneo y luego inyectar ese fluido en un molde. El cilindro del tornillo lo hace posible en tres fases secuenciales (plastificación, acumulación e inyección) y al mismo tiempo soporta presiones de hasta 2500 bar.

En pocas palabras: si elbarril de tornilloes el corazón de la máquina, su diseño determina la salud de toda su operación.

Cualquiera que trabaje en moldeo por inyección sabe esto: el cilindro del tornillo es el "estómago" de la máquina: introduce el plástico y si se "digiere" adecuadamente y sale uniformemente depende completamente de este componente. Un buen juego de cilindros de tornillo mantiene su máquina funcionando sin problemas durante años sin mayores problemas. Pero elija el incorrecto o descuide el mantenimiento y, en el mejor de los casos, verá productos defectuosos o, en el peor, una parada completa de la línea de producción; y la pérdida no es sólo el costo de las piezas de repuesto, sino también el valioso tiempo de entrega y la confianza del cliente.

¿Por qué los barriles de tornillo son tan "delicados"?

Los cilindros de tornillo operan bajo algunas de las condiciones más exigentes en la fabricación:

• Altas temperaturas: las temperaturas del barril suelen oscilar entre 150 °C y 400 °C, según el material que se procese.
• Altas presiones: las presiones de inyección pueden alcanzar entre 1500 y 2500 bar, comparable al peso de un automóvil pequeño que presiona un área del tamaño de una uña.
• Desgaste severo: Los materiales reforzados con fibra de vidrio, cargas minerales o retardantes de llama son altamente abrasivos en las superficies del tornillo y del cilindro, como papel de lija que se frota constantemente contra el metal.
• Riesgos de corrosión: materiales como PVC y POM pueden liberar gases corrosivos a altas temperaturas, provocando un ataque químico en la pared interior del cañón.

Dadas estas duras condiciones de trabajo, el cilindro del tornillo es una de las piezas consumibles más frecuentemente reemplazadas y de mayor selección en cualquier máquina de moldeo por inyección.

¿Cómo se fabrican los barriles de tornillo?

Un cilindro de tornillo puede parecer simple, pero su proceso de fabricación es muy sofisticado.

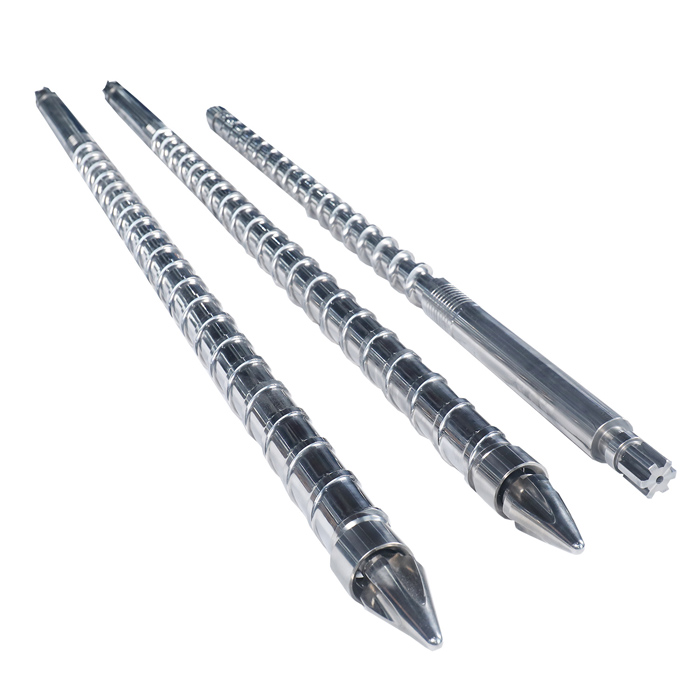

Fabricación de tornillos

Los tornillos generalmente se mecanizan a partir de acero nitrurado o acero pulvimetalúrgico de alta velocidad, se les da forma mediante torneado y fresado de precisión y luego se endurecen mediante tratamientos de nitruración o recubrimiento para mejorar la dureza de la superficie y la resistencia al desgaste. Los tornillos de gama alta están recubiertos con carburo de tungsteno o aleación de cromo y níquel, logrando una dureza de hasta HV 1200-1400 (dureza Vickers), más del doble de dura que los tornillos nitrurados estándar.

Fabricación de barriles

La tecnología de barril principal es la fundición centrífuga bimetálica: una capa de aleación resistente al desgaste y a la corrosión (de aproximadamente 1,5 a 2,5 mm de espesor) se funde centrífugamente sobre la pared interior de un tubo de acero estándar. Esta capa puede alcanzar HRC 58–64 (dureza Rockwell), lo que ofrece una vida útil significativamente más larga que los barriles estándar. Aunque es más caro, este tipo de cilindro es esencial cuando se procesan materiales altamente abrasivos o rellenos de vidrio.

¿Cómo elegir el cilindro de tornillo adecuado? Tres reglas de oro

Muchos compradores preguntan "¿cuálbarril de tornilloes la mejor", pero los técnicos experimentados le dirán: no existe una mejor opción, solo la que se adapta a sus necesidades. Siga estas tres reglas prácticas:

Regla 1: haga coincidir el tornillo con su material

Regla 2: Haga coincidir los parámetros de la máquina

No se limite a mirar el tornillo en sí: asegúrese de que la capacidad de inyección y la relación longitud-diámetro (L/D) sean compatibles con su máquina.

Relación L/D: La relación entre la longitud efectiva del tornillo y el diámetro. El rango típico es de 18:1 a 25:1. Proporciones más altas mejoran la calidad de la plastificación para materiales exigentes, pero también aumentan el tiempo de residencia del fundido y el calor cortante; los materiales sensibles al calor pueden degradarse.

Relación de compresión: la relación de cambio de volumen en las zonas de alimentación, compresión y medición del tornillo. Los plásticos de uso general suelen utilizar entre 2,5:1 y 3,5:1; El PVC y otros materiales sensibles al calor necesitan relaciones de compresión más bajas para reducir el calentamiento por cizallamiento.

Consejo práctico: en caso de duda, consulte el manual original de su máquina o pregunte directamente al fabricante del equipo; ellos son quienes mejor conocen sus máquinas y pueden brindarle los consejos más confiables.

Regla 3: observe el costo total, no solo el precio de compra

Los precios de los juegos de tornillos varían desde unos pocos miles hasta decenas de miles de dólares. Pero los compradores experimentados se fijan en el coste por pieza producida. Un tornillo más barato que se desgasta en tres meses en realidad puede costar más que un tornillo premium que dura más de un año, porque el tiempo de inactividad y la mano de obra para reemplazarlo a menudo superan la diferencia de precio.

Mantenimiento diario: cinco "no hacer"

Incluso el mejor cilindro de tornillo fallará prematuramente sin el mantenimiento adecuado. A continuación se ofrecen cinco consejos prácticos de técnicos experimentados:

1. No empieces en frío. Precaliente siempre bien antes de poner en marcha la máquina. Una vez que se alcance la temperatura establecida, manténgala durante 15 a 20 minutos para permitir que el tornillo y el cilindro se expandan uniformemente. Si comienza con una máquina fría, la expansión térmica desigual puede hacer que el tornillo se atasque dentro del cilindro, y eso significa un desmontaje total.

2. No te saltes el secado de materiales. Los materiales higroscópicos como PA y PET deben secarse hasta alcanzar su contenido de humedad especificado antes de procesarlos. La humedad a altas temperaturas provoca corrosión hidrolítica del tornillo y del cilindro; no se puede ver que suceda, pero el daño se acumula con el tiempo.

3. No olvides revisar la válvula de retención. La válvula de retención (anillo de retención) es la parte del conjunto de tornillo que se desgasta más rápidamente. Revíselo periódicamente y reemplácelo cuando esté desgastado. Si no sella correctamente, el material se filtrará durante la inyección, lo que provocará pesos de inyección inconsistentes y un aumento de las tasas de rechazo.

4. No dejes que el tornillo se quede vacío. Si la tolva se queda sin material, detenga la máquina inmediatamente o rellénela rápidamente. Pasar el tornillo vacío dentro del cilindro significa contacto metal con metal; después de unas pocas veces, el tornillo y el cilindro se arruinan.

5. No omita la protección contra el óxido durante el apagado. Para tiempos de inactividad prolongados (por ejemplo, cierres por días festivos), siempre limpie el barril con un compuesto de purga como PP o PE, luego aplique aceite preventivo de oxidación antes de sellar. De lo contrario, encontrará óxido en la pared interior del barril al inicio y sus productos saldrán llenos de motas negras. Simplemente no vale la pena.

¿Cuándo es el momento de reemplazar el cilindro de tornillo?

Esté atento a estas señales de advertencia: indican que es hora de considerar el reemplazo:

Pesos de piezas inconsistentes: las piezas varían significativamente en peso bajo las mismas configuraciones y molde.

Manchas negras o rayas amarillas en las piezas: el material se está degradando dentro del cilindro, a menudo una señal de calor excesivo debido al desgaste del tornillo.

Rendimiento reducido: Menos producción de material a la misma velocidad del tornillo, lo que significa que el tornillo está desgastado y es menos eficiente.

La presión de inyección aumenta anormalmente: se necesita una presión más alta para lograr la misma velocidad de inyección; indica desgaste del cilindro o mayor espacio libre para el tornillo.

Si detecta alguno de estos, programe una inspección o reemplazo lo antes posible. Esperar hasta que falle por completo es mucho más costoso que reemplazar proactivamente.
