Tornillo de barrera vs tornillo convencional: cómo elegir un sustituto de extrusión

PorIndustria EJS

• Comience con los registros operativos y de defectos, no con un aumento de producción prometido.
• Separe los problemas de fusión, mezcla, alimentación y desgaste mecánico.
• Especifique el tramo principal y el tramo de barrera de forma independiente en el dibujo.
• Haga coincidir la propuesta con el barril instalado, el sistema de alimentación y la longitud de trabajo disponible.
• Acepte el reemplazo en una producción estable y dentro de las especificaciones en todo el rango operativo acordado.

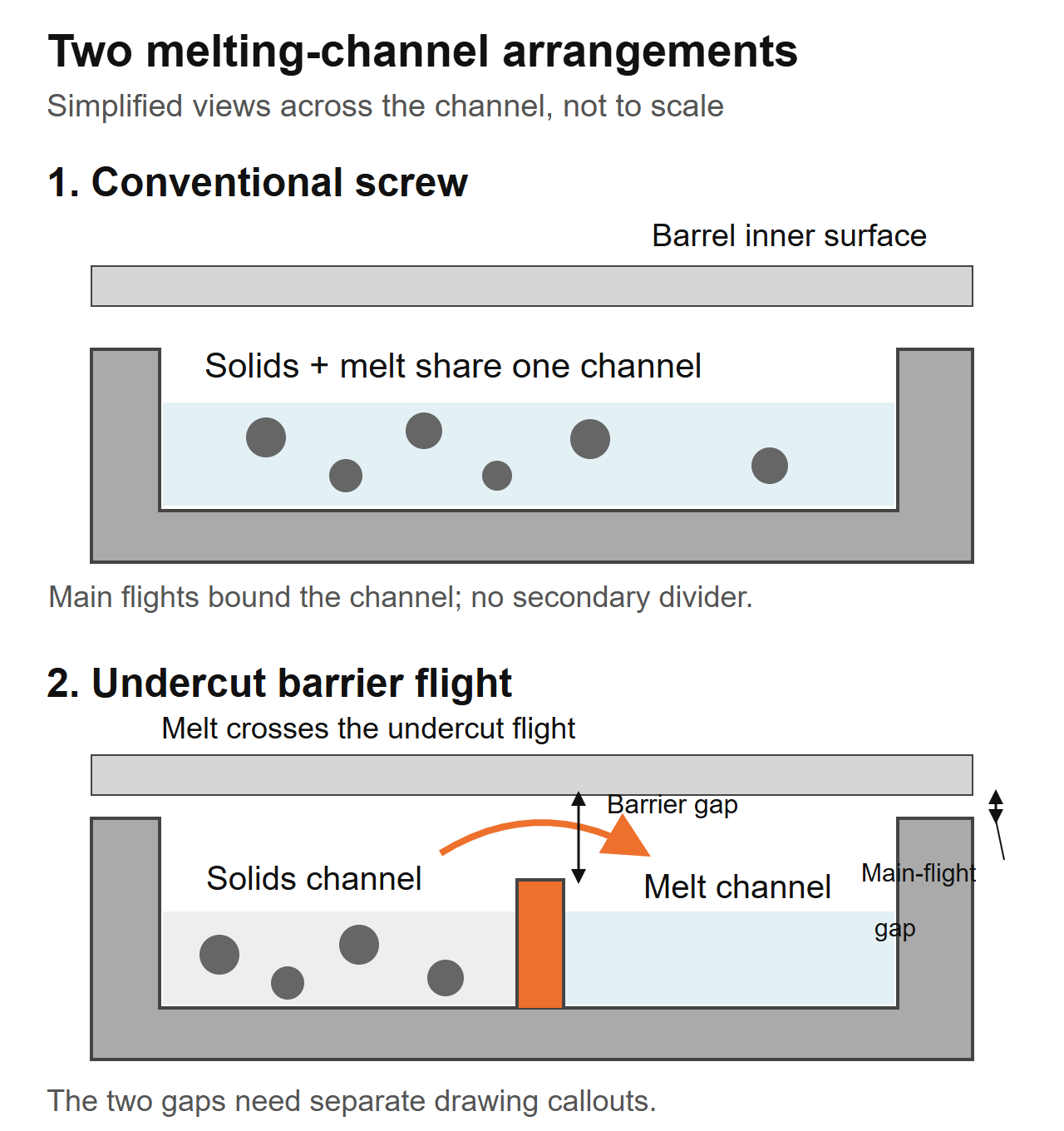

Cómo los tornillos convencionales y de barrera manejan la fusión

Un tornillo convencional de tres zonas tiene secciones de alimentación, transición y dosificación. En la sección de transición, el material sólido y la masa fundida que se acumula comparten el canal principal. Un tornillo de barrera agrega un tramo secundario que divide parte de la sección de fusión en sólidos y canales de fusión. El material fundido pasa sobre la barrera socavada hacia el canal de material fundido mientras los sólidos continúan a través de su propio canal.La explicación del tornillo-barrera de Rauwendaaldescribe esta separación y la disposición cambiante de los canales a lo largo de la sección de barrera.

Esa distinción identifica un método de diseño, no una clasificación automática de desempeño. La geometría aún debe adaptarse al material que ingresa a la máquina y a los requisitos de producción. ElComparación del entrenamiento de extrusión SHStrata el diseño del tornillo como un compromiso entre la capacidad de plastificación y el procesamiento suave, y describe arquitecturas tanto convencionales como de barrera.

Si el tornillo actual produce un producto aceptable en todo el rango operativo requerido, documente esa línea de base antes de cambiar su arquitectura. Si la calidad se deteriora sólo a medida que aumenta la tasa solicitada, registre dónde comienza el deterioro y qué lecturas del proceso cambian con él. Esa evidencia hace que una discusión sobre el diseño sea útil; las palabras “alto rendimiento” no lo hacen.

ElGuía del comprador del cilindro de tornillo extrusor EJScubre el proceso más amplio de especificación y reemplazo. Esta comparación se refiere a diseños de un solo tornillo convencionales y de barrera, no a la elección entre máquinas de un solo tornillo y de doble tornillo.

Lea la autorización de barrera por separado de la autorización del vuelo principal.

Dos dimensiones necesitan nombres separados. El espacio libre del tramo principal es el espacio entre el diámetro exterior del tramo principal y el orificio del cañón. El espacio libre de la barrera es el espacio por encima del tramo secundario. En una disposición típica de barrera socavada, la aleta secundaria tiene un diámetro exterior más pequeño, lo que permite que el material fundido pueda pasar sobre ella. Estas son características diferentes y deberían tener diferentes leyendas de dibujo.

Para una comparación dimensional concéntrica, el juego radial es:

Juego radial = (diámetro del orificio del cañón - diámetro de vuelo relevante) / 2

Este cálculo describe la relación nominal entre los diámetros. No establece el espacio local más pequeño en un conjunto excéntrico, dañado o desalineado, ni el espacio libre de funcionamiento a temperatura de procesamiento.

Un ejemplo dimensional, no una recomendación de mecanizado

Supongamos un diámetro interior del cañón de 90,10 mm, un diámetro de la aleta principal de 90,00 mm y un diámetro de la aleta de barrera de 89,30 mm en el lugar que se está comparando. El juego radial resultante del tramo principal es de 0,05 mm; el juego radial entre la barrera y el tramo es de 0,40 mm. Esos valores asumidos explican la aritmética y no son tolerancias especificadas para un producto EJS.

Una cita que indique únicamente "autorización de vuelo" es ambigua para esta geometría. Pregunte qué vuelo, qué ubicación axial y si el valor es radial o diametral. También distinga las dimensiones nominales de las piezas nuevas de las lecturas de desgaste actuales. No mida un vuelo y asuma que describe el otro.

El diseñador debe especificar los espacios libres de trabajo para la resina y la máquina reales. Un paso de barrera más pequeño no es automáticamente mejor, y uno más grande no es automáticamente más seguro. Mantenga juntos la geometría aprobada y el método de inspección en lugar de adoptar un número de otro extrusor.

Una sección de barrera y una sección de mezcla resuelven diferentes problemas

La fusión y la mezcla merecen controles separados. Una sección de barrera gestiona la transición de sólido a fundido. Un mezclador conectado a continuación trabaja en la uniformidad o dispersión de la masa fundida según su geometría. Un tornillo puede contener ambos, por lo que “barrera o tornillo mezclador” suele ser una elección incompleta.

RauwendaalDescripción del tornillo barrera CRDanaliza explícitamente la adición de un mezclador aguas abajo porque la sección de barrera por sí sola no proporciona la mezcla distributiva requerida. Ésa es una razón para especificar cada función, no para asumir que EJS utiliza ese diseño propietario.

ElGuía de la sección de mezcla EJSdistingue los elementos Maddock, Pineapple y Saxton. Úselo para discutir la acción de mezcla deseada después de identificar el defecto. Un nombre de mezclador familiar todavía necesita un dibujo y un contexto operativo.

Evite asignar un tornillo nuevo únicamente por la apariencia. "Gel" y "ojo de pez" son descripciones de productos, no una causa confirmada. Una partícula extraña o un material degradado no debe tratarse como material no fundido ordinario que necesariamente será eliminado por una nueva sección de fusión.

Solicite una propuesta para identificar la sección de fusión y la sección de mezcla por separado, incluidas sus ubicaciones y funciones previstas. Si ambos cambian, la prueba de producción evalúa el tornillo completo. No se puede aislar el beneficio de la barrera del beneficio del mezclador sin una comparación adecuada.

Establecer si la línea realmente está limitada por la fusión

Comience con la configuración actual aprobada y una ejecución de referencia estable. Utilice el mismo grado de resina, procedimiento de preparación, mezcla, matriz y disposición de pantalla para la comparación. Identifique qué verificación de producto limita la tasa de operación: defectos visibles, variación dimensional, temperatura de fusión, carga de accionamiento o un requisito posterior.

Dentro de las instrucciones operativas y los límites de seguridad del proveedor de la máquina, registre el proceso en los puntos de producción acordados. No aumente la velocidad únicamente para provocar una falla. Recopile resultados de producción cronometrada, temperatura real de fusión, presión, velocidad del tornillo, carga de accionamiento y calidad del producto en los mismos intervalos de muestreo.

Definir el problema en términos que el diseñador pueda utilizar.

“Aparece sin fundir cuando ejecutamos esta calidad en este punto operativo” es una declaración inicial útil si las muestras y los registros lo respaldan. “Necesitamos un 30% más de producción” es un objetivo, no una explicación de lo que impide esa producción hoy. Mantenga el objetivo y la restricción diagnosticada en campos separados.

Las compensaciones son reales. AEstudio de optimización de 2023 realizado por Gaspar-Cunha y colegascompararon diseños convencionales y de barrera Maillefer para LDPE y PP. En los casos modelados, los diseños de barrera fueron generalmente ventajosos para el LDPE, mientras que ambas arquitecturas fueron factibles para el PP. Se trataba de comparaciones de diseño numérico, no de pruebas de producción de EJS ni de una recomendación para cada grado de cualquiera de los polímeros.

Utilice esa distinción al evaluar las reclamaciones de los proveedores. Solicite resultados en condiciones relevantes, con la geometría completa identificada, en lugar de aceptar que "los tornillos de barrera son mejores" como evidencia para su línea.

La pregunta de la fábrica: ¿qué cambió en la tolva?

En una consulta de reemplazo de EJS, la especificación instalada era 90 mm, 30:1 L/D y una relación de compresión de 3:1. La línea tenía una presión creciente en el troquel y un espesor de pared inconsistente. El pedido inicial fue copiar un tornillo supuestamente desgastado. Preguntamos qué entraba ahora en la tolva en comparación con la configuración original: la planta había comenzado a mezclar sus propios bordes con el alimento. Nuestronotas de tienda publicadasDescriba por qué ese cambio necesitaba ser parte de la especificación de reemplazo.

Esa pregunta pertenece al principio de cualquier discusión entre lo convencional y la barrera. Registre si el alimento contiene pellets, hojuelas o material molido y cómo llega la mezcla a la garganta. “Mismo polímero” no establece que la alimentación sea la misma.

Convierta la descripción del feed en una especificación utilizable

Recoger una muestra representativa e identificar su fuente. Tenga en cuenta la dispersión del tamaño de las partículas, la forma, el método de combinación y si la proporción cambia durante la ejecución. Si mide la densidad aparente suelta, mantenga consistentes el contenedor y el método de llenado. Una muestra vertida libremente y una muestra compactada son medidas diferentes.

Indique si el barril instalado tiene una sección de alimentación de ánima lisa o ranurada y describa cualquier alimentador controlado o equipo de asistencia de alimentación. Solicite a la propuesta de tornillo que identifique la condición de alimentación que asume. No asuma que un diseño destinado a una disposición de alimentación es un reemplazo similar en otra.

Para una revisión de fábrica, el dibujo y la descripción del material deben llegar juntos. Un dibujo puede establecer la envolvente mecánica, pero no puede describir un cambio de alimentación que ocurrió después de instalar el tornillo. Por el contrario, las fotografías de alimentación irregular no establecen un perfil de canal o una barrera de paso adecuados.

Separe también los requisitos de desgaste de la geometría de fusión. Los rellenos, los aditivos y el historial de contaminación pertenecen al debate sobre el tratamiento de superficies. Elguía de materiales EJScubre esa decisión. Cambiar la arquitectura del tornillo no resuelve automáticamente una superficie de trabajo especificada incorrectamente.

¿Puede un tornillo de barrera adaptarse a su extrusora actual?

Una modernización propuesta debe pasar dos revisiones: ajuste mecánico e idoneidad del proceso. Pasar el primero no establece el segundo. El cilindro y la conexión de accionamiento pueden aceptar físicamente un tornillo mientras su geometría sigue siendo inadecuada para el rango de alimentación o operación.

Compare los dibujos con el conjunto instalado, no solo con el nombre del modelo. Establezca la longitud útil del tramo, el perfil del orificio del cañón, la conexión del extremo de transmisión, los detalles del extremo de descarga y la posición de la abertura de alimentación. Incluya cualquier ventilación u otra característica del cilindro que el tornillo deba coincidir. Mantenga visibles las convenciones dimensionales del fabricante de la máquina.

No asuma que se puede suministrar un L/D más grande como una actualización inmediata ordinaria. La longitud de trabajo disponible debe acomodar las secciones de alimentación, barrera y aguas abajo juntas. Ver elEJS L/D y guía de relación de compresión¿Por qué esos ratios de titulares dejan sin especificar detalles importantes del perfil?

Inspeccione el cañón antes de autorizar un reemplazo solo de tornillo. Las dimensiones actuales del orificio son importantes tanto para el ajuste como para la discusión sobre la holgura. Siga el procedimiento de inspección aprobado en lugar de asignar un límite de reemplazo universal. ElGuía de vida útil de EJSexplica cómo las mediciones de componentes coincidentes respaldan esa decisión.

Especifique el dibujo, no sólo el “tornillo de barrera”

El dibujo debe identificar las características que definen el diseño propuesto. Mantener su revisión ligada a la cotización, especificación de materiales y requisitos de inspección. De lo contrario, un proveedor puede aceptar la palabra “barrera” sin que ambas partes acepten la misma geometría.

Pregunte por el inicio y el final de la sección de barrera, los perfiles de diámetro del tramo principal y del tramo de barrera, sus pasos o pasos, anchos de tramo, perfiles de profundidad del canal y la transición a la sección aguas abajo. Donde los canales cambian a lo largo, identifique las estaciones de inspección. Un solo diámetro o un solo número de relación de compresión no pueden reemplazar esa información.

Lo que necesitamos para una consulta de reemplazo de EJS

NuestroPágina de producto del cilindro de tornillo extrusordescribe el trabajo de sustitución personalizado y el informe de inspección y el certificado de material suministrados con los cilindros de tornillo. Para una revisión de diseño, envíe el plano instalado y la revisión propuesta por separado, junto con los requisitos del proceso. Esto le da a la discusión un componente definido y un deber definido.

Incluir:

1. Marca de la máquina, modelo, referencias de componentes instalados y planos mecánicos.
2. Grado de resina, aditivos, carga de relleno, forma de alimentación y método de preparación.
3. El perfil existente y los cambios propuestos, incluido cualquier mezclador.
4. Salida temporizada, rpm, temperatura de fusión real, presión y lecturas de accionamiento.
5. Muestras de defectos o fotografías vinculadas a los puntos de operación registrados.
6. Medidas coincidentes de tornillo/barril si se reutilizarán componentes existentes.
7. El rango de producción y los controles del producto que debe cumplir el reemplazo.

No permita que la documentación de inspección sustituya una prueba de producción. Un informe dimensional puede demostrar la conformidad con el plano aprobado; no establece que la geometría elegida resuelva el problema del proceso. El ensayo necesita sus propias condiciones y criterios de aceptación.

ElPágina de cilindro de un solo tornillo EJSEs una referencia útil del producto a la hora de preparar la información sobre los componentes instalados. Envíe el plano y la tarea reales para su revisión en lugar de asumir que una configuración de barrera genérica es compatible.

Juzgue la prueba por producción, temperatura y energía aceptables.

Acuerde el método de aceptación antes de ordenar o encargar un diseño revisado. Utilice las mismas ubicaciones de medición y un intervalo de producción estable definido. Registre el comportamiento de inicio y purga por separado de los resultados de estado estable para que un inicio fácil no oculte una ventana operativa inestable.

Dos cálculos útiles son:

Producción específica = producción de masa medida (kg/h) / velocidad del tornillo (rpm)

Energía eléctrica específica = potencia eléctrica medida (kW) / producción de masa medida (kg/h)

El segundo resultado tiene unidades de kWh/kg. Indique el límite de medición: la potencia sólo del variador y la potencia total de la línea son cantidades diferentes. El porcentaje de corriente del motor no es una medida directa de la potencia eléctrica y no debe sustituirse en esa fórmula.

Un ejemplo aritmético que muestra la compensación

Suponga que la prueba A produce 180 kg/h a 60 rpm con 54 kW medidos en un límite eléctrico definido. La prueba B produce 210 kg/h a 70 rpm con 70 kW en el mismo límite. Estas lecturas supuestas son un ejemplo de cálculo, no un proyecto EJS ni una previsión para ninguna de las arquitecturas de tornillo.

La prueba B tiene una mayor producción de masa, pero una producción específica idéntica y una energía eléctrica específica mayor en este ejemplo. La calidad del producto y la temperatura de fusión aún son necesarias antes de considerarlo una mejora. Informe también qué parte de la producción medida pasa las verificaciones de producto acordadas.

Pruebe los grados relevantes y los puntos operativos requeridos en lugar de elegir solo la demostración más sencilla. Velocidad del documento, condición de alimentación, presión, temperatura de fusión real, límite de potencia y calidad juntos. Enviar ese registro a través delPágina de contacto de EJSCuando se habla de un reemplazo, el objetivo es un rango operativo útil en lugar de un número de salida máxima aislado.

Preguntas frecuentes

¿Cuál es la principal diferencia entre una barrera y un tornillo convencional?

Un tornillo único convencional de tres zonas utiliza un canal principal a través de la sección de fusión. Un tornillo de barrera introduce un tramo secundario para formar sólidos y canales de fusión. La comparación aún necesita los perfiles completos, el material y las condiciones de funcionamiento; el nombre de la arquitectura por sí solo no establece qué reemplazo cumple con el deber.

¿Un tornillo de barrera reemplaza una sección de mezcla?

No automáticamente. La sección de barrera gestiona el dispositivo de fusión, mientras que un mezclador se ocupa de la distribución o dispersión requerida en la masa fundida. Un tornillo puede contener ambos. Identifique el defecto y especifique la función prevista de cada sección en lugar de asumir que la barrera proporciona todas las formas de mezcla.

¿Un tornillo de barrera garantizará una mayor producción o eliminará todos los geles?

No. Establezca la restricción real e identifique el defecto primero. Un cambio en el diseño de la fundición no soluciona automáticamente la alimentación inconsistente, el material degradado, la contaminación, el desgaste, los límites de transmisión o las restricciones posteriores. Compare la producción estable y aceptable con la temperatura, la presión y la potencia en condiciones de prueba definidas.

¿La autorización de vuelo de barrera es lo mismo que la autorización de vuelo principal?

No. En una disposición típica de barrera socavada, el tramo secundario tiene un diámetro separado y un pasaje encima. Identifique el vuelo, la posición axial y la convención radial o diametral en el dibujo. Los cálculos del diámetro nominal no determinan cada espacio local o de funcionamiento en caliente en la máquina ensamblada.

¿Puedo reemplazar un tornillo convencional sin reemplazar el cilindro?

Eso requiere una revisión dimensional y de proceso. Verifique el perfil y el estado del orificio del cañón, las interfaces mecánicas, la longitud de trabajo, la disposición de alimentación y los límites operativos con respecto al tornillo propuesto. Un tornillo físicamente instalable no es necesariamente un reemplazo de proceso adecuado, y no se debe suponer que un cilindro desgastado coincida con su dibujo original.

¿Qué información debo enviar para una revisión de reemplazo?

Envíe detalles de la máquina, dibujos instalados y propuestos, información de resina y alimentación, registros operativos, defectos identificados y medidas de tornillo/barril disponibles. Indique el rango de producción requerido y los controles de calidad del producto. Mantenga explícitas la revisión del dibujo y las condiciones de prueba para que la geometría, el ajuste mecánico y la aceptación del proceso puedan revisarse por separado.
